(本文由中国科学院有机化学有限公司提供)
为了提高金属表面的散热性能，为了充分展现碳纳米管导热系数高、辐射能力强和机械性能优异的特点，我们提供环保型功能涂料——水性碳纳米管散热涂料和油墨。
电子元件在工作时会产生较多热量，为了尽快散热，通常要加装金属散热片。但是金属表面的热辐射系数很低，在没有对流传热的条件下，汇集到金属表面的热量很难散发出去。通过涂层技术改善金属表面的热辐射效率，是提高金属材料散热性能的重要途径。在电子工业迅速发展的今天，散热涂料被广泛关注。
碳纳米管（CNTs）是散热涂料最理想的功能填料。CNTs是目前世界上已知的最好的导热材料之一。CNTs是一维纳米材料，比表面积大，被誉为世界上最黑的物质，辐射系数接近1。纳米纤维状的CNTs，与颗粒状的其它散热填料相比，更容易形成导热网络，对涂层增强增韧效果明显，涂层很薄时，比如5-10微米，就能形成均匀光洁、机械性能优异的膜。

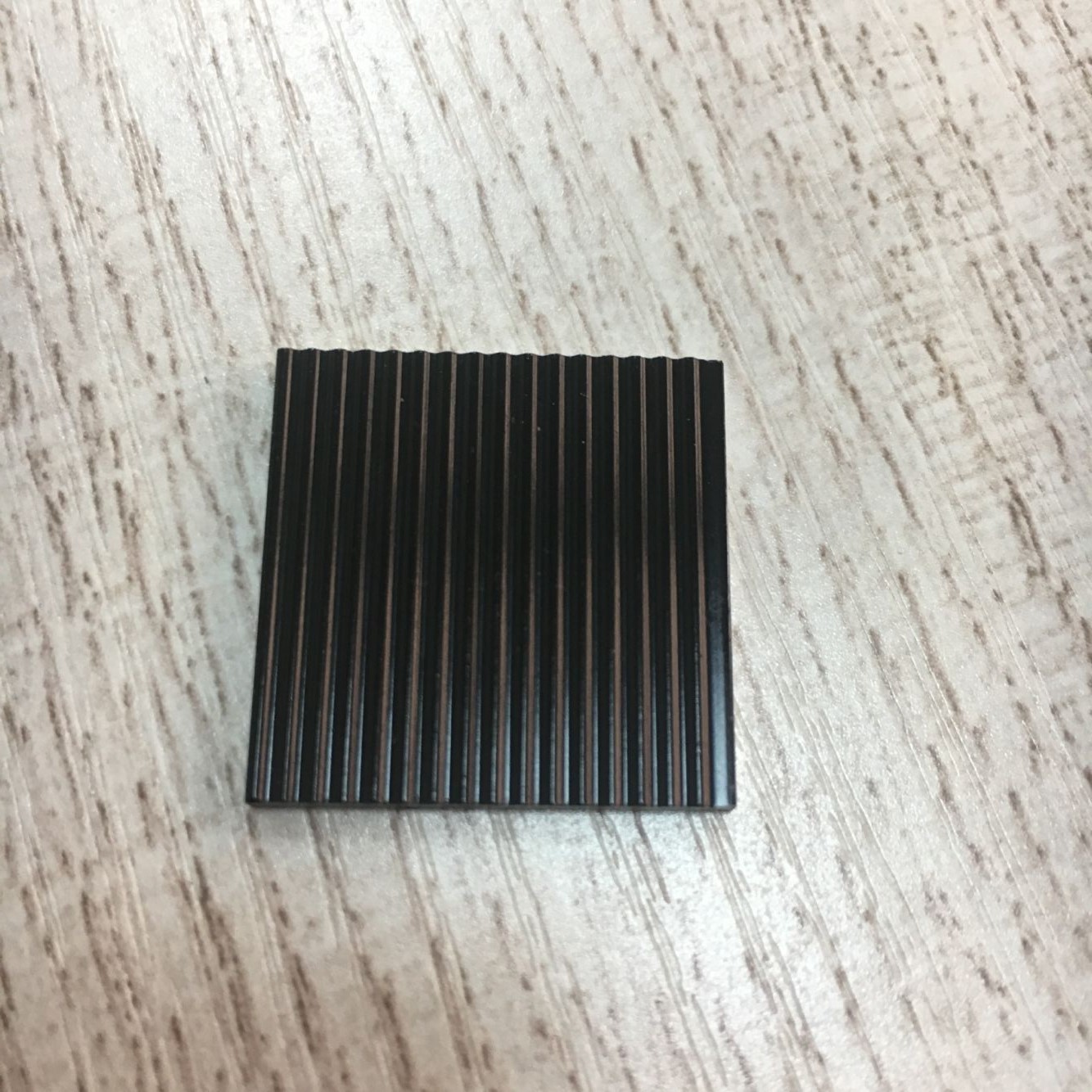

碳纳米管散热涂料以辐射能力强、涂层薄、热阻小为显著特征，可以激发金属散热器表面的共振效应，显著提高远红外发射效率，加快热量从散热器表面的快速散发。适用于薄膜散热、金属基板散热、LED灯基座散热、电器外壳散热。
涂料特性：
RTPT-J01，固化温度较低，适合铜箔、铝箔的转移涂布和凹版印刷，各种金属件的喷涂，满足常温干燥的应用需求。
RTPT-J02，固化温度不低于130℃，涂层硬度更高，附着力更好，适合各种金属件的喷涂。
RTYS-J01，丝网印刷的水性散热油墨，适合金属件局部的散热需求。
【性能指标及应用参考】
|
涂料名称 |
RTPT-J01 |
RTPT-J02 |
RTYS-J01 |
|
涂料类型 |
低温干燥型涂料 |
中温烘烤型涂料 |
中温烘烤型油墨 |
|
涂料成膜树脂 |
水性聚氨酯 |
水性氨基丙烯酸树脂 |
水性氨基丙烯酸树脂 |
|
涂料干燥条件 |
常温干燥或 80℃ 3-5分钟 |
130℃，15-20分钟 |
130℃，15-20分钟 |
|
涂层颜色 |
黑色 |
黑色 |
黑色 |
|
涂层垂直方向导热系数（W／m.K） |
0.4 |
0.4 |
0.4 |
|
涂层水平方向导热系数（W／m.K） |
18.0-20.0 |
18.0-20.0 |
18.0-20.0 |
|
涂层辐射率（%） |
96-98 |
96-98 |
96-98 |
|
推荐涂层厚度（μm） |
5-10 |
5-10 |
5-10 |
|
涂层表面电阻（Ω） |
106-108 |
108-1010 |
108-1010 |
|
涂层铅笔硬度 |
H-2H |
2H-3H |
2H-3H |
|
理论耐温（℃） |
150 |
200 |
200 |
|
施工方法 |
喷涂、刷涂、转移涂布，20m2/kg |
喷涂，20m2/kg |
200目丝网印刷，20m2/kg |
|
适用范围 |
铜箔散热片 |
避免基材喷砂处理 |
小面积板材表面散热 |
 |
 |
